기능적인 판금 형태를 만드는 것부터 미적으로 아름다운 형태를 제작하는 것까지, 실제로 시도하기 전에 올바른 기술을 배워야 합니다.
이 가이드는 판금 벤딩을 시작하여 복잡한 모양부터 간단한 모양까지 개인적인 목표에 맞게 제작하는 여정을 시작하는 데 필요한 모든 FAQ를 담고 있습니다.
금속판을 구부리는 가장 쉬운 방법은 무엇입니까?
그림 1 망치
얇은 강판을 구부리는 것은 큰 강판을 구부리는 것에 비해 상대적으로 쉽습니다. 강판을 구부리는 가장 쉬운 방법은 강판의 두께에 따라 다릅니다.
예를 들어, 아주 얇은 판금이라면 손으로도 구부릴 수 있습니다. 판금을 직선 자로 고정하고 손으로 살살 접어주기만 하면 됩니다.
하지만 다른 작업에서는 바이스와 망치가 가장 유용할 것입니다. 이를 위해서는 버려질 판금 조각을 바이스 위에 놓고 플라스틱 망치로 두드려 선을 구부리면 됩니다.
한쪽 끝에서 다른 쪽 끝까지 천천히 작업해 나가되, 그 전에 선을 표시해 두는 것이 좋습니다. 그래야 가장 균일하고 좋은 굽힘을 얻을 수 있습니다.
판금 굽힘 법칙이란 무엇인가요?
그림 2. 굽힌 판금
판금 굽힘 규칙은 판금을 성공적으로 굽히기 위해 반드시 충족해야 하는 일련의 규칙입니다. 이는 단 하나의 규칙이 아니라 판금을 제대로 굽히도록 보장하는 수많은 규칙들의 집합입니다.
첫 번째 규칙은 최소 굽힘 반경을 확보하는 것인데, 이는 판금이 파손되거나 완전히 갈라지지 않고 견딜 수 있는 가장 좁은 곡선을 의미합니다.
이 규칙은 일반적으로 얇은 판재의 경우 1배, 두꺼운 판재의 경우 3배와 같이 판재 두께의 배수로 표현됩니다.
더 세게 구부리면 영구적인 휨 현상이 발생하거나 최악의 경우 갈라질 수 있습니다. 두 번째 규칙은 굽힘 여유분인데, 이는 굽힘 부분의 안쪽과 바깥쪽에서 금속이 압축되는 것을 고려하여 필요한 추가 재료 길이를 의미합니다.
이 규칙은 최종 굽힘이 여러분의 필요와 취향에 맞게 이루어지도록 보장합니다. 마지막 규칙은 재료 선택입니다.
여기서 알아두어야 할 점은 판금의 종류에 따라 굽힘성이 다르다는 것입니다. 알루미늄과 같은 연질 금속은 쉽게 구부릴 수 있지만, 스테인리스강은 균열 없이 구부리려면 더 많은 도구와 기술이 필요할 수 있습니다.
판금 벤딩 공정은 무엇인가요?

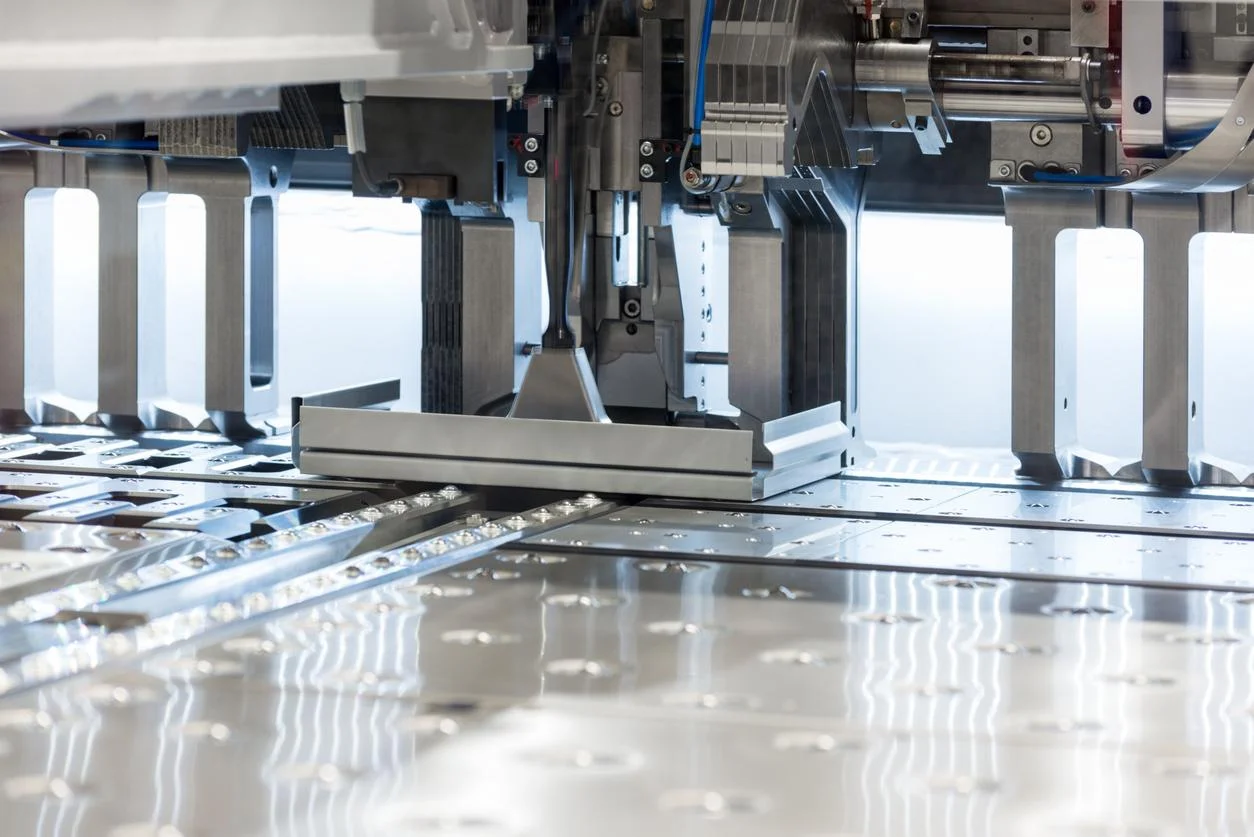

그림 3 프레스 브레이크 기계
판금을 구부려 3차원 형상을 만드는 것은 최종 결과물을 보기 좋게 만들기 위해 많은 계획, 인내심, 그리고 잘 정의된 공정을 필요로 합니다.
첫 번째 단계는 준비 작업으로, 금속판의 두께를 파악해야 합니다. 금속판이 얇으면 손이나 바이스와 망치를 사용하여 쉽게 구부릴 수 있습니다.
복잡한 공정에는 프레스 브레이크가 핵심적인 역할을 할 수 있습니다. 이 기계는 펀치와 다이 세트를 사용하여 금속을 고정하고 원하는 굽힘 각도로 구부립니다.
복잡한 굽힘 작업에는 프레스 브레이크가 필요합니다. 프레스 브레이크를 사용하면 출력을 훨씬 더 효과적으로 제어할 수 있기 때문입니다.
알루미늄 판을 손으로 구부리는 방법은 무엇일까요?
그림 4. 손으로 금속판을 구부리는 모습
알루미늄 판은 얇을수록 훨씬 잘 구부러지기 때문에 손으로 구부리는 것이 충분히 가능합니다. 일종의 DIY 프로젝트이지만, 원하는 모양으로 구부리려면 섬세함과 정확성이 요구됩니다.
먼저 작업대 위의 직선 가장자리를 따라 판금을 고정해야 합니다. 이렇게 하면 구부릴 때 판금이 고정된 상태에서 벗어나지 않아 안전한 작업 환경을 조성할 수 있습니다.
이제 마커를 사용하여 원하는 선을 표시해야 합니다. 양손을 판의 양쪽에 놓고 부드럽고 균일한 압력을 가하여 금속을 위쪽으로 접으세요.
하지만 여기서는 알루미늄을 과도하게 구부리지 않도록 매우 조심스럽게 다뤄야 합니다. 과도하게 구부리면 알루미늄 판에 영구적인 손상을 줄 수 있기 때문입니다.
금속을 구부리기 전에 가열하시나요?
그림 5 금속 가열
금속판을 가열하는 것은 여러 요인에 따라 달라집니다. 우선, 판이 충분히 얇다면 구부리는 데 열을 가할 필요가 없다는 점을 이해해야 합니다.
알루미늄과 같은 일부 금속은 원하는 모양을 얻기 위해 가열할 필요가 없습니다. 그러나 특히 두꺼운 금속을 매우 날카롭게 구부릴 때는 가열하는 것이 도움이 될 수 있습니다.
균열을 방지하고 공정을 더 쉽게 만들어주기 때문입니다. 하지만 강철과 같은 다른 경화 금속도 미리 가열하면 굽힘성이 훨씬 좋아집니다.
토치가 강철을 구부릴 만큼 충분히 뜨거운가요?
그림 6 가열 토치
아니요! 일반적인 토치는 납땜이나 용접에 사용되며, 여러 가지 이유로 강철을 효과적으로 구부리는 데는 턱없이 부족합니다.
첫째로, 가정용 프로젝트에 사용되는 대부분의 토치는 현대식 강판에 필요한 열량에 비해 발생량이 훨씬 적습니다.
강철을 효과적으로 구부리려면 훨씬 높은 온도가 필요합니다. 강철은 800°C에서 1300°C(1475°F에서 2375°F) 사이의 온도에서 가장 잘 구부러지고 가공성이 좋아지기 때문에 이 온도 범위에서 구부릴 수 있을 것으로 예상됩니다.
일반적인 토치는 금속 표면을 가열할 정도의 불꽃만 제공할 수 있을 뿐, 금속을 구부리는 데 필요한 온도까지 가열하여 연성을 높일 수는 없습니다.
마지막으로, 금속의 넓은 면적을 가열하려면 생각보다 훨씬 강력한 열 용량을 가진 대형 토치가 필요합니다. 앞서 언급했듯이 온도가 한계입니다.
강철은 몇 도에서 휘어질까요?
그림 7 강철 굽힘
강철이 휘어지는 특정 온도는 정해져 있지 않으며, 강철을 구부리는 데 이상적인 온도에 대한 명확한 규칙도 없습니다. 하지만 최적의 온도를 이해하기 위해서는 몇 가지 요소를 고려해야 합니다.
첫째, 어떤 금속을 사용하는지 알아야 합니다. 둘째, 금속의 두께를 이해해야 합니다.
예를 들어, 두꺼운 강철은 알루미늄처럼 쉽게 구부러지는 얇은 판재에 비해 동일한 수준의 연성을 얻으려면 더 높은 온도가 필요합니다.
마지막으로, 급격한 곡선은 완만한 곡선보다 더 높은 온도가 필요하므로 이 점도 고려해야 합니다.
일반적으로 다양한 종류의 강철을 굽힐 때 사용되는 온도 범위는 800°C에서 1100°C입니다. 이 온도 범위에서는 특히 연강의 경우 균열 위험을 줄이면서 우수한 굽힘 성능을 얻을 수 있기 때문입니다.
강철을 구부리기 쉽게 연화시키는 방법은 무엇일까요?
그림 8: 어닐링
강철이나 금속판을 구부리기 쉽게 부드럽게 만드는 공정을 어닐링이라고 합니다. 어닐링은 강철의 내부 구조를 변화시켜 더 부드럽고 가공성이 좋게 만드는 열처리 공정입니다.
따라서 이러한 특성 덕분에 강철을 부러지거나 금이 가지 않고 원하는 모양으로 성형할 수 있습니다.
이 공정에서는 열을 특정 온도에서 일정 시간 동안 유지하여 내부 구조를 변화시킵니다. 구조가 변화되면 원하는 재질의 강판으로 완전히 변형됩니다.
하지만 굽힘 공정 전에 천천히 냉각시키고 단조하여 원하는 모양으로 만들기 때문에 굽힘 공정이 성공적으로 이루어집니다.
판금을 곡선으로 구부리는 방법은 무엇인가요?
그림 9 반경 도구
판금을 곡선으로 구부리려면 손으로만 구부리는 것보다 좀 더 계획적인 작업이 필요합니다. 우선, 곡선 가공용 공구가 장착된 절곡기를 사용할 수 있습니다.
대부분의 판금 절곡기는 판금 절곡에 도움이 되는 특정 곡선 프로파일을 가진 특수 펀치 및 다이인 반경 공구를 장착할 수 있습니다.
곡률 가공 도구를 설치한 후에는 브레이크를 작동시켜 판금을 고정하고 원하는 각도로 천천히 구부릴 수 있습니다.
여기서 반경 측정 도구는 곡선 프로필에 맞는 굽힘을 안내하여 더욱 정확한 결과물을 얻을 수 있도록 도와줍니다.
